锅炉燃烧器1

一、主要技术参数及设备功能特点

1、 小火点火燃气喷枪

点火燃气喷枪选用紧凑型气体燃烧器，小火点火喷枪置于燃烧器中，并且设计有点火枪密封结构。点火燃气喷枪采用耐热钢制作，能耐1200度以上的高温。是独立完整的燃烧设备，烧嘴燃烧筒也由耐热钢制造，点火喷枪可精确到达主燃烧器前部，以确保成功点火。整个点火喷枪作为一体化的燃烧设备安装于燃烧器面板上，实现对燃烧器主烧嘴的可靠点火要求，并能实现集控式远程管理。内设火焰检测报警系统。

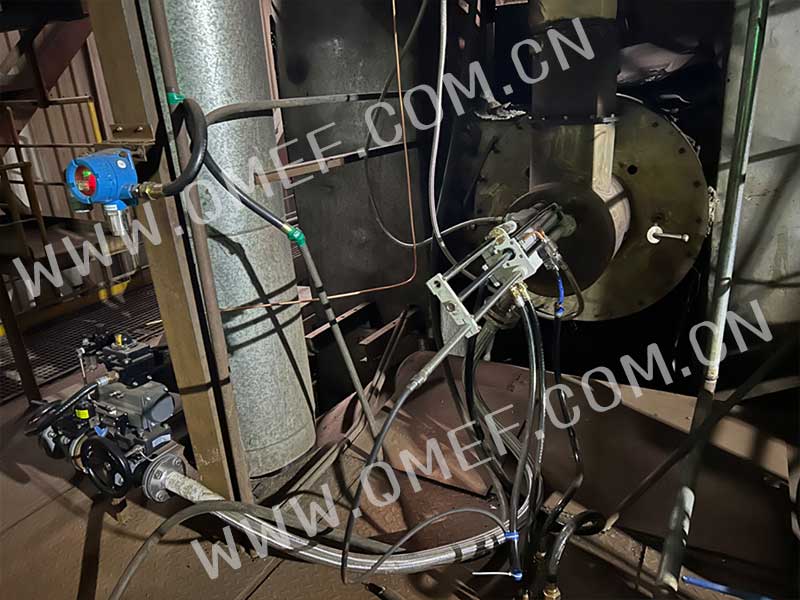

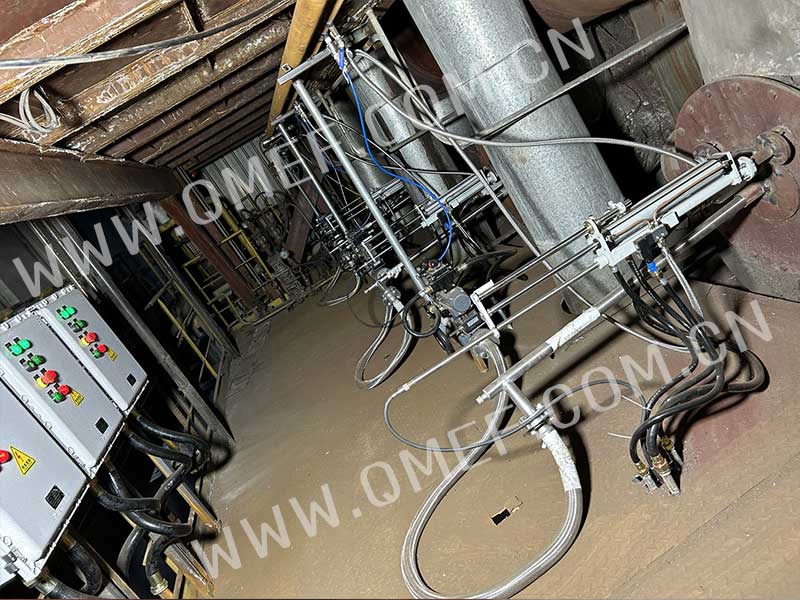

2、推进执行机构

点火枪执行机构采用气动执行机构，气动执行机构主要由气动推进器、限位开关、导管、支架及接线盒等部件组成。

在进退到位的极限位置分别有限位开关以反馈点火枪的进退状态。限位开关为防爆产品，执行机构设计合理，确保使用性能可靠。

点火枪进退行程：400mm

3、高能点火装置

高能点火装置型号为：QM -20、点火能量为20J，此能量下可长期连续打火。QM-20型点火器属低压电容放电装置，放电电压低、能量大、密封防尘、操作简便、使用安全可靠、安装方便。

4、焦炉煤气点火阀

由气缸驱动作连续90°转动，从而实现阀门的开闭，在阀门开、关位均有限位开关将阀位信号送至控制系统以反馈阀门的开关状态，该阀门的特点是关闭速度快、密封可靠、耐高温、反馈信号准确。

二、火检熄火保护系统

火焰检测器采用美国霍尼韦尔，红外/紫外火焰探测：利用火焰辐射出的红外、紫外光谱检测火焰有和无，是现阶段较普遍的火焰检测方式，能实现自动连锁控制，能够极大地提高火焰探测的准确性，保障锅炉的安全可靠运行。该型火焰检测器主要由火焰检测探头、火检处理器单元及冷却风组件等组成。火检探头采用紫外光敏元件。探头前端装有防尘镜片，对入射光不作聚焦，直接检测，冷却条件要求较低。

本炉膛火焰检测装置采用紫外光式，要求可长期连续地检测锅炉的火焰，检测信号可接入锅炉集中控制系统。

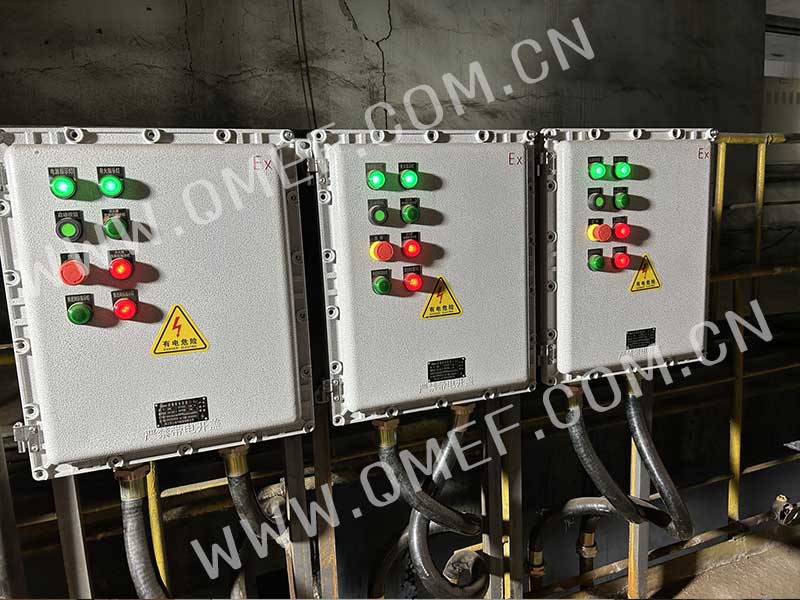

三、点火控制柜

启动点火设备（点火器、焦炉煤气管路快关阀、火焰检测器等）由就地控制柜控制。就地柜完成点火器的启停、焦炉煤气阀门的开启关断，同时接收DCS系统发出的点火控制及阀门控制指令并向DCS反馈现场设备的工作状态。向DCS提供的被控设备的位置反馈信号为无源干接点。

就地点火控制柜含高能点火器及火焰检测器控制盒及其元器件，在平台上可实现就地点火。在就地状态下可完全脱离远程控制系统单独进行单步操作或程控操作，而在远程状态下则接受上位机程控指令执行自动程序点火。还能将点火系统中的各种工况、信号显示于就地柜，并反馈到控制室。含进点火枪或退出点火枪按钮，点火枪进到位或退到位指示，有火或无火指示等。无火会自动切断点火阀门。

四、炉膛火焰高温工业电视系统

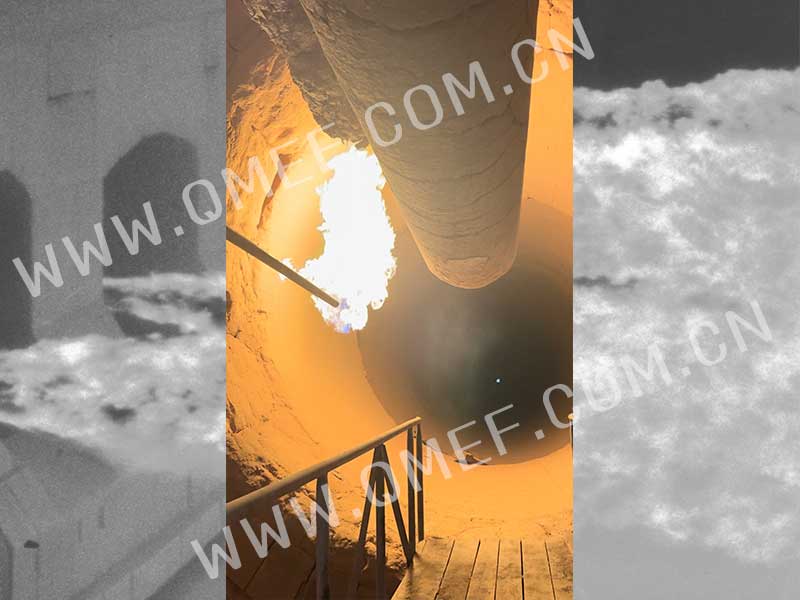

1、本工程采用内窥式高温工业电视设备，本设备是运用于高温环境的特种闭路电视设备，前端采用氮气（或压缩空气）冷却的方式。设备将摄像机镜头贴于炉壁上，通过炉墙开孔，直接观察炉内烧嘴火焰形状等状况。

五、PLC控制系统

点火系统既可以通过现场控制箱点火，也可以PLC远程点火。

点火系统进行远程点火，即通过PLC控制，在主控室触摸屏上进行远程点火。
