燃气脉冲波吹灰技术介绍

1．QM燃气脉冲波吹灰器的原理

燃气脉冲波吹灰的原理很简单，它的主要技术关键是制造可控制的燃料爆燃，以产生一道强度可控的燃气脉冲波。通常，燃气脉冲波发生装置包含以下的主要部件：燃气与空气进气管、燃气与空气的混合器、混合可燃气体的点火装置、火焰导管、燃气脉冲波发生器和燃气脉冲波发射喷口。可燃气体（通常是乙炔、液化气、天然气等气体燃料）和其氧化剂（通常是空气或氧气）以适当的比例充入一个特殊的混合器里，形成能够产生爆燃的可燃混合气体。混合气将充满混合器和其下游的管道和燃气脉冲波发生器罐体。用高能点火装置立即点燃点火装置中的混合气。点火装置中的爆燃火焰通过火焰导管迅速传至燃气脉冲波发生器中，点燃燃气脉冲波发生器中的混合可燃燃气。燃气脉冲波发生器中的可燃气在罐体中发生强烈的爆炸，使发生罐体中的压力骤然升高，形成瞬时高压并产生压缩波。聚集的压缩波在具有特别内部结构的燃气脉冲波发生器中得到加强和调制，在燃气脉冲波发射器喷口处形成具有所需形状和强度的燃气脉冲波。

QM燃气脉冲波吹灰器的控制系统由PLC、触摸屏组成，PLC可与主控室上位工业控制计算机（用户选项）通过标准RS232、422、485进行通讯，现场触摸屏显示的开关量、阀门状态、吹扫时间、混合注气时间、吹灰次数、吹灰周期等参数可全部上传上位机，上位机作为监控机可下传命令对PLC进行控制，包括复位、修改时间、设定参数等。上位机退出后不影响系统运行，PLC系统可自动运行。上位机可由齐明恩枫科技有限公司专配或直接应用现场主控室上位机。

控制系统采用优化程序，可根据设置参数顺序控制电磁阀、电动球阀、高压点火器，设置的参数如吹灰周期、吹灰次数、吹灰时间、吹扫时间、吹灰选层、吹灰层数等均可根据现场工况修改，并可实时显示阀门状态及计时状态，实时监测现场数据变化，发现异常鸣笛报警并系统复位，直到解除报警。管路系统的主要部件均采用原装进口，提高了整个系统的可靠性。

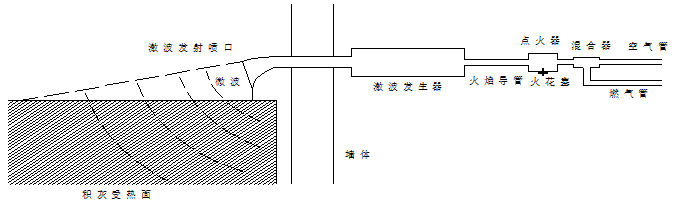

图1是QM燃气脉冲波吹灰器的原理示意图

 图1    QM燃气脉冲波吹灰器的原理示意图
