烧结点火炉1

QM-Y-DL

高效点火保温炉

QM-Y系列高效节能点火炉是一种具有当今国内先进技术水平的工业炉，它采用了先进的半预混湍流燃气燃烧技术及低NOX燃烧技术，具有节约能源和低污染物排放等显著技术特点。

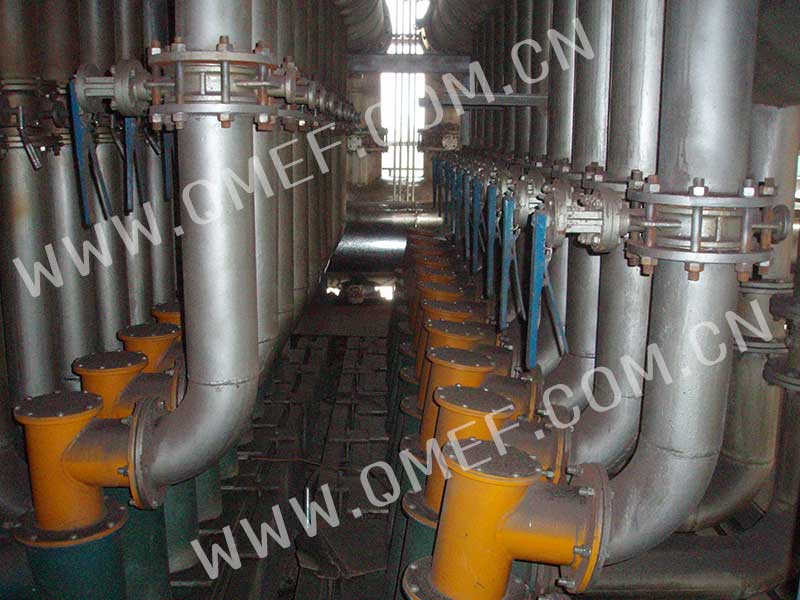

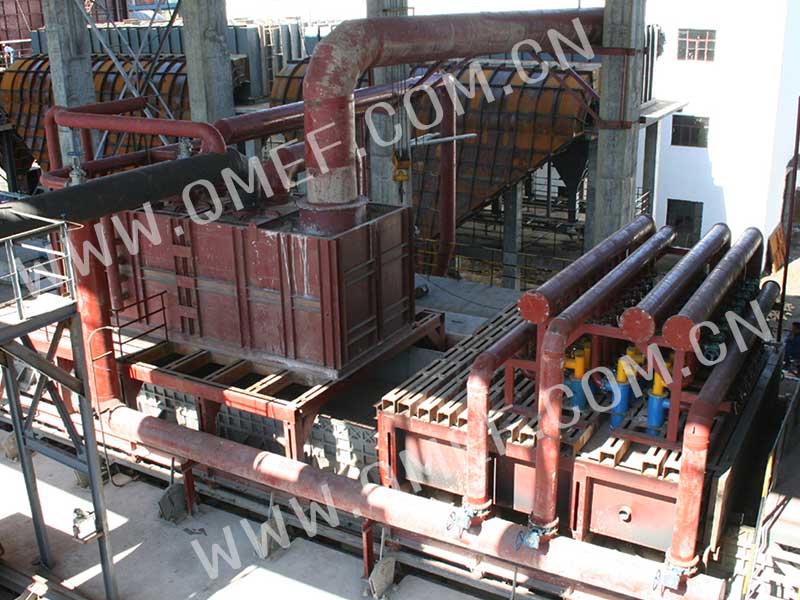

并且点火均匀，烧结矿质量好。使用的燃料包括焦炉煤气、混合煤气、高炉煤气等各种气体燃料。针对纯高炉煤气烧结点火，由于其热值较低，正常情况下燃烧不能满足生产使用要求和烧结矿的质量要求，所以特别设计为高炉煤气和空气双预热，空气换热装置与煤气换热装置可以并联布置也可以串联布置，可布置在机上点火炉旁也可以布置在烧结机下，可将空气预热到500度，煤气预热到400度。能实现低热值煤气直接供热，提高加热速度、提高烧结质量，降低成本，达到“优质、节能、增效”的目的。

QM-Y-DHL系列高效节能型点火炉

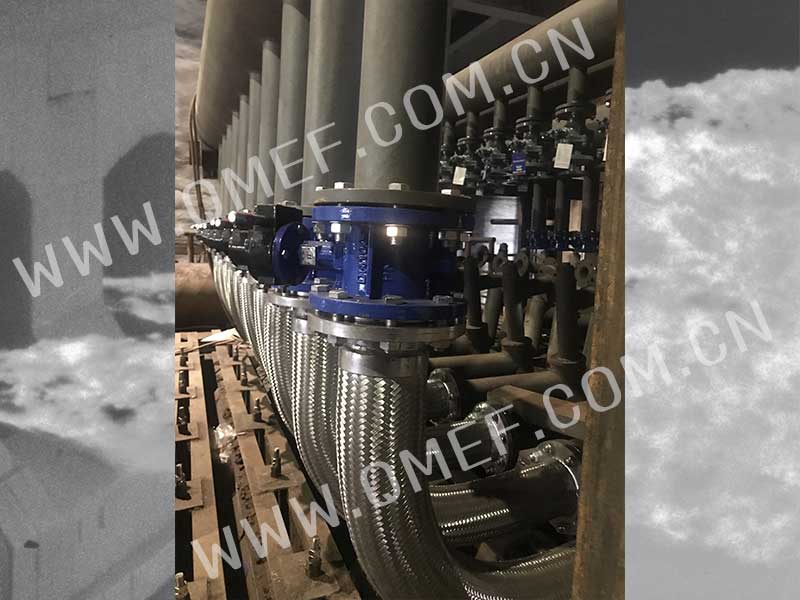

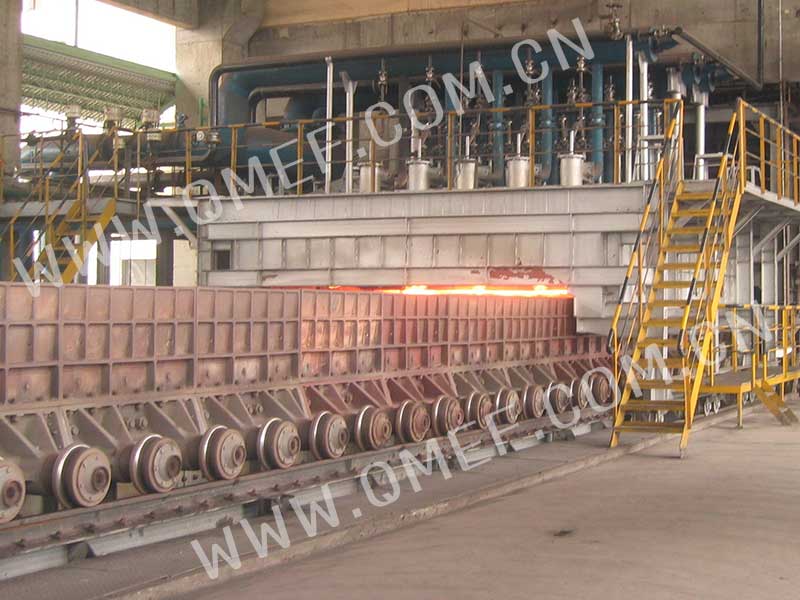

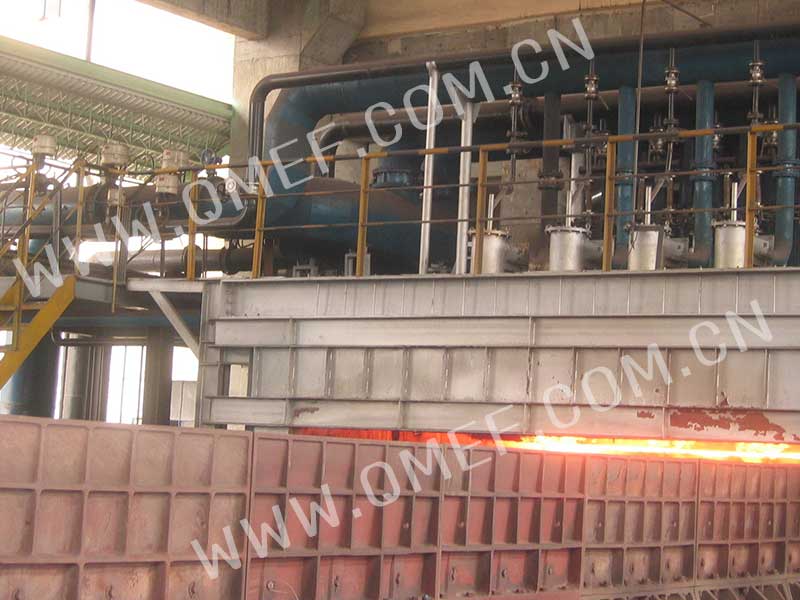

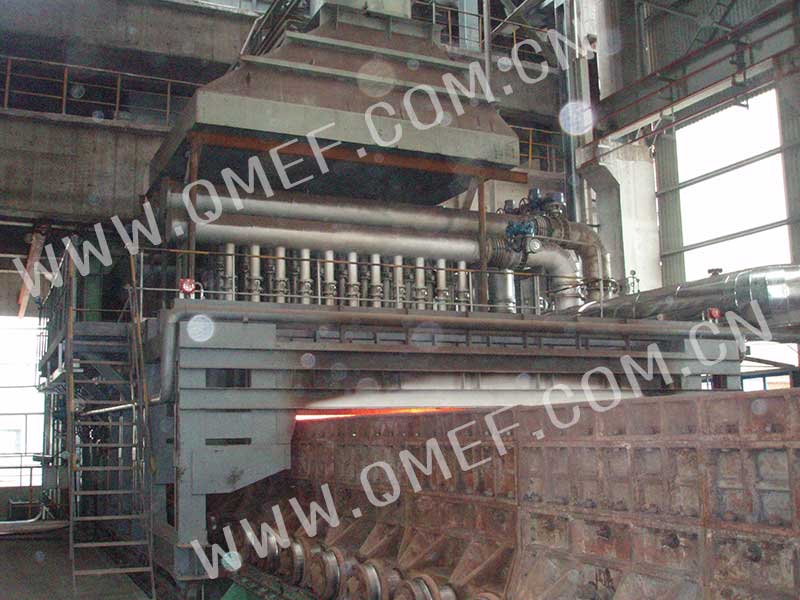

布在烧结机台车上的混合料经过点火炉点火和台车底部抽风，气流自上而下通过料层。料层中燃料燃烧产生高温，引起一系列物理化学反应，物料局部软熔生成一定的液相。随着温度降低，液相冷凝成块，形成气孔率高、矿物组成与天然矿不同的烧结矿。

特点：

² 点火炉型式有方形或半圆形，炉顶有2～3排烧咀，点火均匀，成品率高，烧结矿质量好。

² 燃料可以是焦炉煤气、混合煤气、高炉煤气、发生炉煤气等各种气体燃料（或重油、轻油等液体燃料）。

² 点火炉燃烧器空、煤气单独控制，火焰形状及长度均可单独调节。

² 点火炉燃烧器燃烧完全，燃烧效率高，火焰刚性强，火焰喷射速度高，火焰较短，点火强度高，节约煤气。

² 点火炉燃烧器使用寿命长，一个大修期5年内免维护。

² 点火炉工作层为全预制块，并采用耐火纤维保温模块，高温稳定性好、耐急冷急热、低蓄热量，减少炉体散热损失，延长炉衬寿命，降低点火能耗。

² 全预制的结构特别方便点火炉施工，施工及烘炉周期都很短。

² 点火炉设有自动点火装置，对于低热值的燃气可以作为值班火焰使用。

² 点火炉设有测温及仪表显示装置。（测温仪可采用在线测温或红外测温均可）。

² 本公司制作的点火炉还特别设有火焰监测装置，当火焰熄灭时，会自动报警，并自动切断燃气阀门，以确保安全。（可根据用户要求选用）。

产品技术性能参数：

点火炉结构及安装外形图

  1、立柱   2、筋板   3、支撑钢板   4、端墙钢板   5、支撑梁   6炉顶吊梁   7、底角钢板  8、侧墙槽钢

9、侧墙钢板   10、窥视孔   11、烧咀   12、煤气阀   13、空气阀   14、煤气支管道   15、空气支管道
