火焰检测

火焰检测技术

1、火检器的类型

（1）、间接式火检器

利用辐射光能原理，检测火焰中的紫外、可见光和红外光线的存在以判定火焰状况。

（2）、直接式火检器。一般用于点火器的火焰检测，常用的有检出电极法和温度法等。

（3）、数字图象火检装置

用CCD摄象机摄取火焰图象送到计算机对图象进行数字化处理，计算出燃料燃烧火焰的温度场，火焰的能级，从而判断出燃烧的好坏及燃烧不稳告警和熄火保护等。

2、火焰检测装置构造

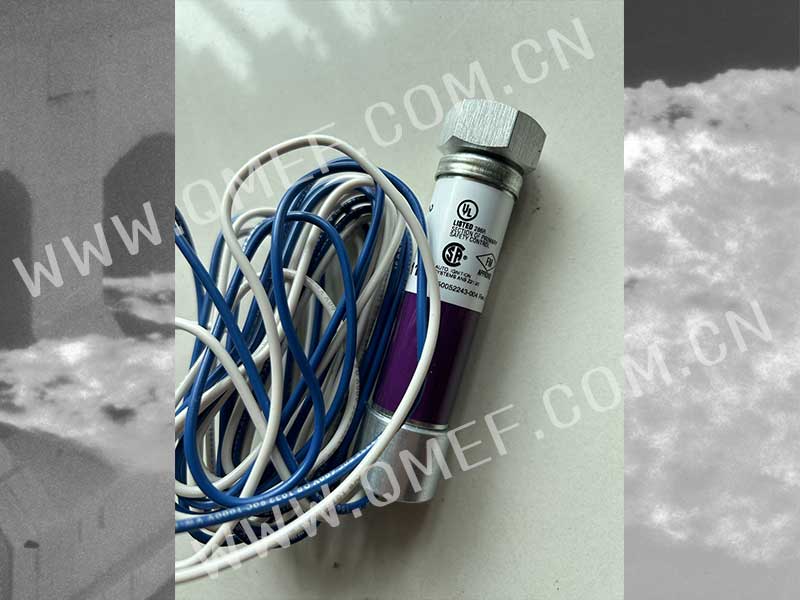

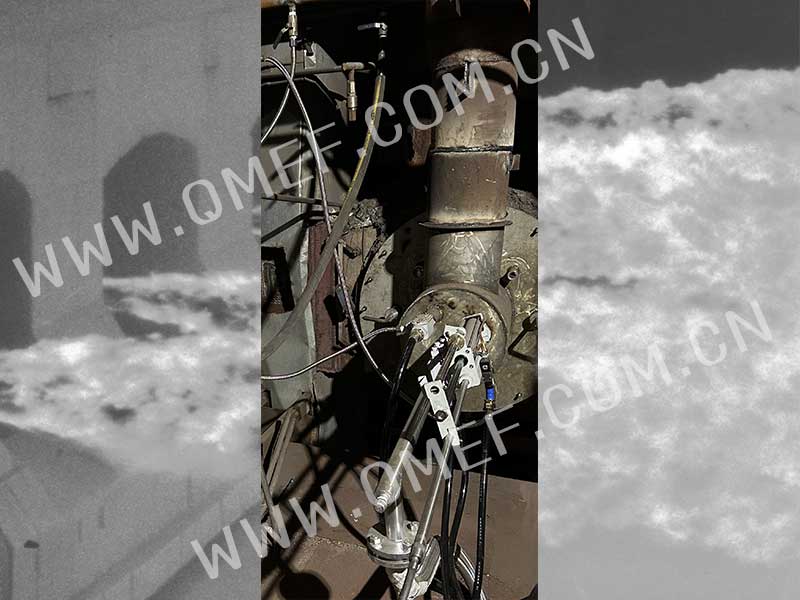

⑴探头部分

探头一般由透镜，光导纤维，光敏元件（包括光敏二极管、三极管，光电池和CCD光图象器件）构成。由于是在高温和污染环境下工作，透镜、光纤和传感元件都密封在一长形钢管内，并以风冷却。确保探头不被损坏和污染.。

火焰产生的辐射能和图象经过透镜聚焦到光纤输入端，输出端传送到光电敏感元件而转换成电信号（包括模拟图象信号），送入电放大器和计算机进行信号处理，最后通过显示器显示火焰状况。

⑵机箱部分

机箱内装有电子线路放大板或单片计算机等元器件。火焰信号经过多次转换成电流信号机箱里被转换成电压信号。

⑶风冷部分

由于探头工作环境温度很高，灰尘油雾等影响，设立了专门的风冷系统。

3、各种火焰检测器综述

⑴红外线火检通过检测燃烧火焰放射的红外线强度和火焰频率来判别火焰是否存在，探头采用硫化铅光电管或硅光电二极管，由于炉膛火焰闪烁频率低于燃烧器频率，红外线火检能区分燃烧器和背景火焰。

⑵可见光火检同时检测火焰闪烁频率和可见光亮度，并进行逻辑加运算来检测燃烧火焰的存在。

⑶紫外线型火检通过火焰燃烧时产生的紫外线来判断火焰是否存在

⑷组合探头火检器。

采用紫外线和红外线两种检测原理，它能同时检测各种燃料的能力，因为气体燃料燃烧的火焰主要是紫外线。而固体燃料燃烧的火焰介于二者之间。

⑸数字式火检器

数字式火检器使用微处理器及相应的软件算法，通过检测目标火焰的辐度和频率，并与在学习方式下存储的背景火焰图象进行比较，从而精确确定火焰的有无。
