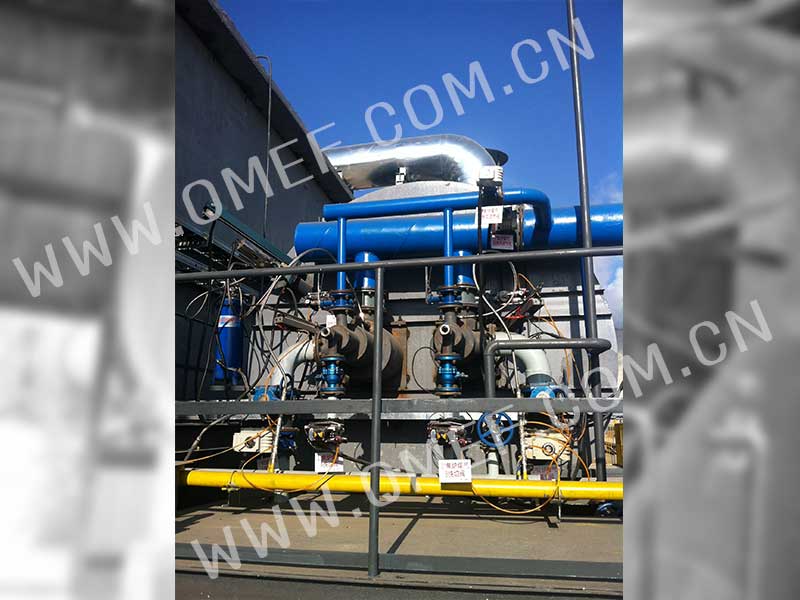

QM-Y系列燃烧器

QM-Y系列高效节能燃烧器是一种先进技术水平的工业炉用燃烧装置，它采用了先进的燃油气动雾化燃烧技术、湍流掺混燃气燃烧技术及低NO_X燃烧技术。具有节约能源和低污染物排放等显著技术特点，能为企业带来显著的经济效益和社会效益。

QM-Y-G系列燃气（天然气、焦炉煤气、转炉煤气、混合煤气、发生炉煤气、高炉煤气等）燃烧器采用了稳压、半预混、自动点火装置和耐高温材料, 使燃烧器在使用中点火方便、不回火、不脱火、噪音小、寿命长、火焰稳定、铺展性好、燃烧完全、气氛易于控制。

QM-Y-D系列双燃料燃烧器。

QM-Y-G

燃气燃烧器

特点

² 燃气为液化气、天然气、焦炉煤气、转炉煤气、混合煤气、发生炉煤气、高炉煤气等。

² 燃烧完全，燃烧效率高，节能效果显著。

² 能实现高强度燃烧，容积热强度可达到1.2×10⁴ Kcal / m³﹒s。

² 火焰出口喷射速度高，火焰刚性强。

² 克服了因燃气中含焦油、杂质、液态烃等导致的火焰不稳定、结焦、堵塞现象。无回火、脱火现象。

² 火焰长度、火焰锥角及火焰形状可按用户要求设计。

² 可根据用户要求，设计安装性能可靠的电子点火系统和火焰监测报警系统。

技术性能参数

型号性能参数	QM-Y-G50	QM-Y-G100	QM-Y-G200	QM-Y-G500	QM-Y-G800
设计热负荷（x10⁴Kcal / h)	50	100	200	500	800
最大热负荷（x10⁴Kcal / h)	60	120	240	600	900
热负荷调节比	1：6
燃气种类	焦炉煤气、发生炉煤气、高炉煤气、混合煤气、转炉煤气、天然气
设计燃气压力（Pa)	> 1470（>150mmH₂O）
助燃风配风量（Nm³/h）	1200	2500	5000	12000	20000
助燃风压力（Pa）	> 2000（>210mmH₂O）
助燃风温度（℃）	20~550均可
火焰形状（℃）	圆锥形火焰（可根据用户需要设计为扁火焰）
火焰锥度（°）	20~70	20~70	20~90	20~90	20~90
火焰长度（m）	1.0~1.5	1.0~2.0	1.0~2.5	1.5~3.0	1.5~4.0
炉膛温度调节范围（℃）	20~1500	20~1800	20~1800	200~1800	200~1800

注：异型燃烧器可根据厂方要求设计。

结构及安装尺寸

图表中所示为混合煤气燃烧器结构尺寸，其它种类燃气燃烧器仅改变燃气进口尺寸和内部尺寸，其它外部安装结构尺寸

安装尺寸

型号	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	L₁₁	F₁	F₂	F₃	F₄	F₅	F₆	F₇
QM-Y-G-50	150	145	186	160	465	100	45	220	280	340	360	80	150	4- F18	40	100	4- F14	4- F18
QM-Y-G-80	140	200	241	210	573	120	45	220	280	340	360	100	170	4- F18	65	130	4- F14	4- F18
QM-Y-G-100	200	320	367	230	759	150	45	290	336	426	446	150	225	4- F18	80	150	8- F18	4- F18
QM-Y-G-150	200	320	367	278	824	160	45	290	336	426	446	150	225	4- F18	125	200	8- F18	4- F18
QM-Y-G-200	220	320	367	303	850	160	45	290	336	426	446	200	280	4- F18	150	225	8- F18	4- F18


供应配套产品说明

1．膨胀节（DN200、DN150、DN100 、DN80、DN50）

2．空气蝶阀（DN200、DN150、DN100 、DN80、DN50）

3．燃气调节阀

4．安装总成（安装板、烧嘴套、挡火板、密封套）

5．点火器及火焰监测器

安装说明：

（1）燃烧器的中心线应与烧嘴砖的中心线重合，偏心会影响燃烧及火焰形状。

（2）安装板应紧贴烧嘴砖，并牢固地装在炉体的钢架上。

（3）燃烧器的进风口应装在上方或两侧。

（4）注意燃烧器尾部观火孔的密封。

常见问题、故障原因分析及解决方法

问题	原因	解决方法
点火困难	燃料供应量不足	开大燃料调节阀
	雾化介质过量	关小雾化介质调节阀
	点火位置不当	重新安置火源位置
火焰脉冲、易断火	燃料压力不稳定	稳定燃料压力
	雾化介质压力不稳定	稳定雾化介质压力
	雾化介质过量	关小雾化介质调节阀
	喷嘴有异物堵塞	疏通喷嘴
火焰发飘	燃料压力小	增大燃料压力
	雾化介质压力小	增大雾化介质压力
	助燃风小	调大助燃风
火焰根部发红或火焰呈暗红色	燃油量大	关小调节阀
	助燃风少	增加助燃风
	雾化介质少	增大雾化介质流量
火焰呈白色	燃油量少	增加燃料供应量
火焰呈白色	助燃风大	调小助燃风
火焰中有红火星	燃料或气中有杂质	管路中设置过滤器
燃烧器漏油	燃烧器安装时没密封好	重新安装燃烧器
	喷嘴堵塞	疏通喷嘴
	雾化介质管道堵塞	疏通雾化介质管道
有怪气味	燃气管道不密封	检修燃气管道
	燃气量大	调小燃气阀
	助燃风少	增加助燃风
